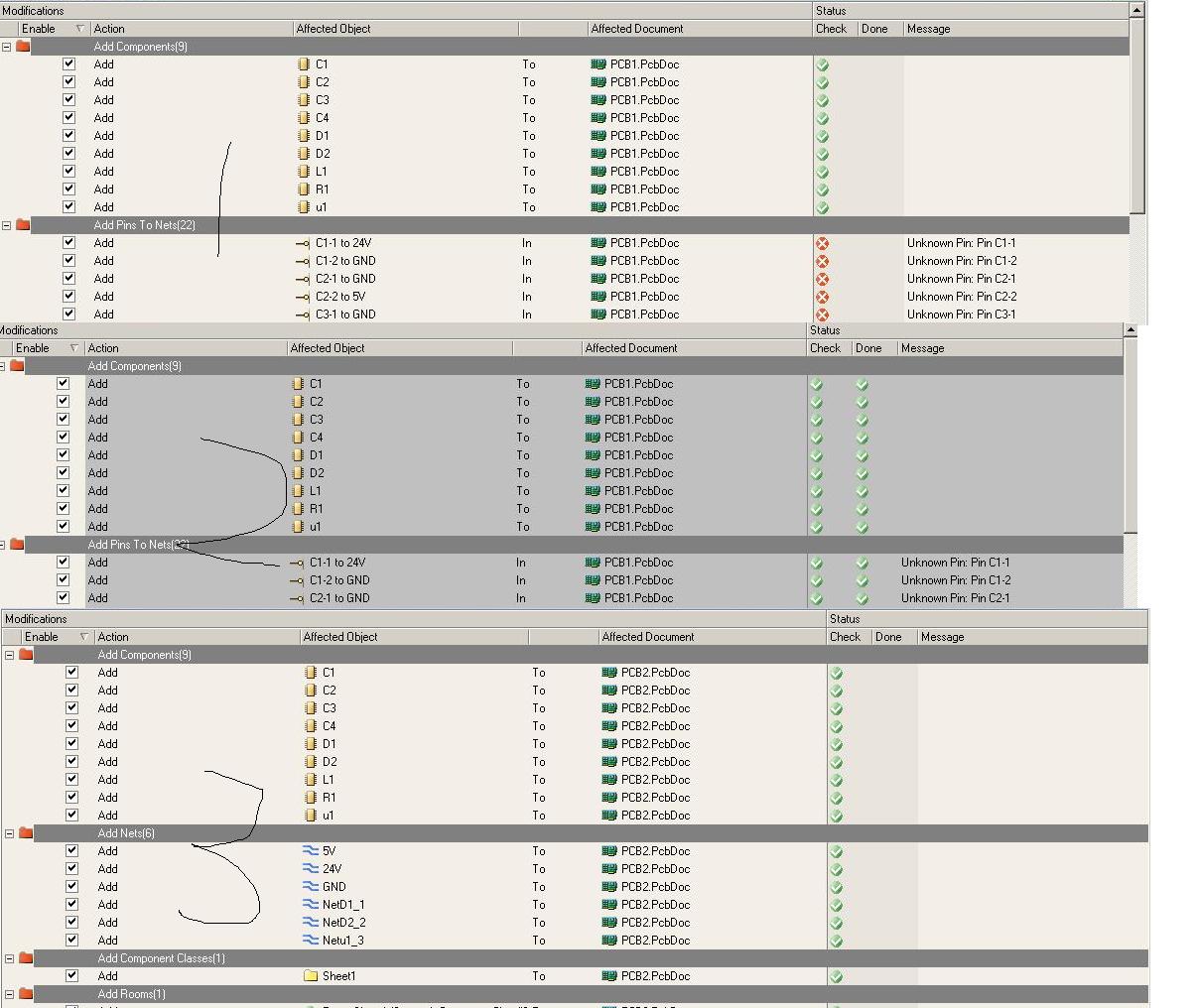

Altium designer原理图导到pcb中，出现一堆“Add pin to nets”错误？但Excute后又没问题？
能够引起这个问题的原因有很多：
①你把2个PCB或2个原理图文档同时放在一个工程下时，会引起这个问题。因为一个工程内包含2个以上原理图文件时很容易出现元件标号相同的冲突问题，于是就会报出你这种Error；
②你的原理图元件的管脚定义与PCB footprint封装中的管脚定义不相匹配，也会出现这个错误。比如一个二极管，在你的原理图中的两个管脚叫1和2，而在封装之中叫A和K，那这个时候原理图与PCB的封装对不上它就会报这个错，建议你再好好检查一下到底是哪一种情况。
③同一个标号的元件被同时指定了两个不同的网络时，也会提示这个错误。比如R1在同一个项目中的原理图中出现两次或以上并且同一个管脚被定义了不同的网络就会出现Add pin to nets error，你还是检查一下你的原理图是不是被复制 或者PCB是不是被复制。
