【Android】仿淘宝商品详情页面的下拉渐变分析布局结构：

142 阅读 0 评论 94 点赞

我是靠谱客的博主热心煎蛋，这篇文章主要介绍【Android】仿淘宝商品详情页面的下拉渐变分析布局结构：，现在分享给大家，希望可以做个参考。

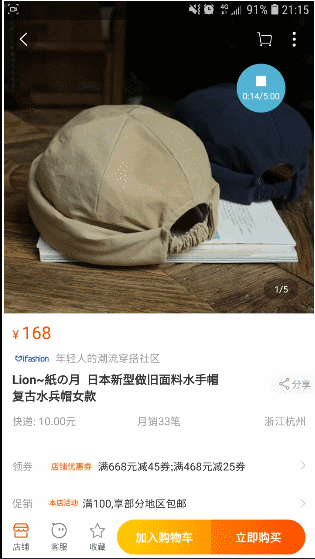

最近需要做一个和最新版淘宝相似的商品详情页。先看原版：

淘宝的版本

我实现的效果：

我的版本

因为单纯实现渐变功能，所以背景只用了一张尺寸较大的imageview。
先说实现效果要求：

沉浸式状态栏：当整个页面下滑到一定高度时，变为白色；banner出现时，变为透明，期间颜色是渐变的；
toolbar的返回键和后边的“更多”键始终显示，不受渐变影响，toolbar中间的商品图标原始状态为隐藏，banner开始隐藏时慢慢渐变显示；
tablayout整体原始为隐藏，banner开始隐藏时，tablayout开始显示，直至无透明度。

思路：简单说就是检测用户手指的纵向滑动长度，就是Y方向，整体用一个NestedScrollView包裹着，而NestedScrollView有一个滚动监听方法：addOnScrollChangedListener。

于是乎，动手吧！
先看布局：

复制代码

<com.zhy.autolayout.AutoRelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="wrap_content">

<android.support.v4.widget.NestedScrollView
        android:id="@+id/scrollview_goods_detail"
        android:layout_width="match_parent"
        android:layout_height="wrap_content">

........

</LinearLayout>

</android.support.v4.widget.NestedScrollView>

<android.support.v7.widget.Toolbar
            android:id="@+id/toolbar_goods_detail"
            android:layout_width="match_parent"
            android:layout_height="?attr/actionBarSize"
            android:layout_below="@id/view_goods_detail"
            android:background="@color/color_white"
            app:contentInsetStart="0dp">

<com.zhy.autolayout.AutoRelativeLayout
                android:layout_width="match_parent"
                android:layout_height="match_parent">

</com.zhy.autolayout.AutoRelativeLayout>

</android.support.v7.widget.Toolbar>

<com.zhy.autolayout.AutoLinearLayout
            android:id="@+id/rl_tablayout"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:layout_below="@id/toolbar_goods_detail"
            android:orientation="vertical">

<android.support.design.widget.TabLayout
                android:id="@+id/tablayout_goods_detail"
                android:layout_width="match_parent"
                android:layout_height="40dp"
                android:background="@color/color_white"
                android:layout_gravity="center"
                app:tabIndicatorHeight="0dp"
                app:tabSelectedTextColor="@color/theme_color"
                app:tabTextAppearance="@android:style/TextAppearance.Holo.Small"
                app:tabTextColor="@color/text_black" ></android>

</com.zhy.autolayout.AutoLinearLayout>

</RelativeLayout>

</com.zhy.autolayout.AutoRelativeLayout>

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120

<com.zhy.autolayout.AutoRelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="wrap_content">


    <android.support.v4.widget.NestedScrollView
        android:id="@+id/scrollview_goods_detail"
        android:layout_width="match_parent"
        android:layout_height="wrap_content">


        <LinearLayout
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:orientation="vertical">

            <ImageView
                android:id="@+id/iv_big"
                android:layout_width="wrap_content"
                android:layout_height="300dp"
                android:layout_marginBottom="20dp"
                android:scaleType="centerCrop"
                android:src="@drawable/banner_a" />

            <ImageView
                android:layout_width="wrap_content"
                android:layout_height="100dp"
                android:layout_marginBottom="20dp"
                android:src="@drawable/banner_a" />

            ........

        </LinearLayout>

    </android.support.v4.widget.NestedScrollView>


    <RelativeLayout
        android:id="@+id/rl_toolbar_and_tablayout"
        android:layout_width="match_parent"
        android:layout_height="wrap_content">

        <View
            android:id="@+id/view_goods_detail"
            android:layout_width="match_parent"
            android:layout_height="1dp"
            android:background="@color/immerse_white_color" />

        <android.support.v7.widget.Toolbar
            android:id="@+id/toolbar_goods_detail"
            android:layout_width="match_parent"
            android:layout_height="?attr/actionBarSize"
            android:layout_below="@id/view_goods_detail"
            android:background="@color/color_white"
            app:contentInsetStart="0dp">

            <com.zhy.autolayout.AutoRelativeLayout
                android:layout_width="match_parent"
                android:layout_height="match_parent">

                <ImageView
                    android:id="@+id/iv_back_goods_detail"
                    android:layout_width="60dp"
                    android:layout_height="match_parent"
                    android:scaleType="centerInside"
                    android:src="@mipmap/back_goods_detail" />

                <ImageView
                    android:id="@+id/iv_img_toolbar_goods"
                    android:layout_width="wrap_content"
                    android:layout_height="match_parent"
                    android:layout_centerInParent="true"
                    android:src="@mipmap/emoji" />

                <ImageView
                    android:id="@+id/iv_setting_goods_detail"
                    android:layout_width="60dp"
                    android:layout_height="match_parent"
                    android:layout_alignParentRight="true"
                    android:scaleType="centerInside"
                    android:src="@mipmap/setting_goods_detail" />


            </com.zhy.autolayout.AutoRelativeLayout>

        </android.support.v7.widget.Toolbar>

        <com.zhy.autolayout.AutoLinearLayout
            android:id="@+id/rl_tablayout"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:layout_below="@id/toolbar_goods_detail"
            android:orientation="vertical">

            <View
                android:layout_width="match_parent"
                android:layout_height="0.5dp"
                android:background="@color/background_color" />

            <android.support.design.widget.TabLayout
                android:id="@+id/tablayout_goods_detail"
                android:layout_width="match_parent"
                android:layout_height="40dp"
                android:background="@color/color_white"
                android:layout_gravity="center"
                app:tabIndicatorHeight="0dp"
                app:tabSelectedTextColor="@color/theme_color"
                app:tabTextAppearance="@android:style/TextAppearance.Holo.Small"
                app:tabTextColor="@color/text_black" />

        </com.zhy.autolayout.AutoLinearLayout>

    </RelativeLayout>


</com.zhy.autolayout.AutoRelativeLayout>

中间用省略号的是几张高度均为100dp的imageview，为了显示滚动效果。

分析布局结构：

最外层用的是鸿洋大神的自动布局，AutoRelativeLayout。然后把toolbar，tablayout，还有用于沉浸式状态栏用的view，放在一个RelativeLayout内。并将这个RelativeLayout放置在NestedScrollView的上层（视觉上的层次）。注意:NestedScrollView的高度需要设置为"wrap_content"，否则会导致无法滑动的尴尬-_-|||

view_goods_detail：

用于填充状态栏，在代码中获取状态栏高度，并将此view的高度设置为状态栏的高度，避免toolbar冲上状态栏（我的activity继承了一个沉浸式的baseactivity，后面会给出代码）。

沉浸式状态栏：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.LOLLIPOP) {
            Window window = getWindow();
            window.clearFlags(WindowManager.LayoutParams.FLAG_TRANSLUCENT_STATUS);
            window.getDecorView().setSystemUiVisibility(View.SYSTEM_UI_FLAG_LAYOUT_FULLSCREEN
                    | View.SYSTEM_UI_FLAG_LAYOUT_STABLE);
            window.addFlags(WindowManager.LayoutParams.FLAG_DRAWS_SYSTEM_BAR_BACKGROUNDS);
            window.setStatusBarColor(Color.TRANSPARENT);
        } else if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.KITKAT) {
            // 实现透明状态栏
            getWindow().addFlags(WindowManager.LayoutParams.FLAG_TRANSLUCENT_STATUS);
            getWindow().addFlags(WindowManager.LayoutParams.FLAG_TRANSLUCENT_NAVIGATION);
        }

在activity的onCreate方法中调用。

获取状态栏高度并设置为view的高度：

复制代码

1
2
3
4
5
6
7
private void initStatusBar() {
        int statusBarHeight = ViewColor.getStatusBarHeight(this);
        RelativeLayout.LayoutParams params = (RelativeLayout.LayoutParams) viewGoodsDetail.getLayoutParams();
        params.height = statusBarHeight;
        viewGoodsDetail.setLayoutParams(params);
    }

viewGoodsDetail是那个自定义高度的view。

在开始渐变先说几个方法：

setImageAlpha()，设置imageview的图片透明度，传进去的是int，范围是(0-255，全透明到不透明)
getBackground().mutate().setAlpha()，获得该view的背景并设置为透明度，传进去的参数和范围和第一个方法一致。

注意：调用此方法必须保证，控件设置了背景，否则会报空指针，原因你懂的。。

setAlpha()，直接设置view的透明度，传进去的是0F---1F的float类型的值，也是从全透明到不透明。
结合要实现的效果，我们可以知道

原始：

填充状态栏的背景透明
toolbar背景全透明，toolbar中间的图标全透明
tablayout 整体透明

复制代码

//设置toolbar的背景为全透明
        toolbarGoodsDetail.getBackground().mutate().setAlpha(0);
        //设置填充状态栏的的背景为全透明
        viewGoodsDetail.getBackground().mutate().setAlpha(0);
        //设置toolbar中间的图标为全透明
        ivImgToolbarGoods.setImageAlpha(0);
        //设置tablayout整体为透明
        rlTablayout.setAlpha(0f);
.....
        //滚动监听，实现渐变的关键代码
         scrollviewGoodsDetail.getViewTreeObserver().addOnScrollChangedListener(new ViewTreeObserver.OnScrollChangedListener() {
            @Override
            public void onScrollChanged() {
                //获得实时的Y向滑动距离
                int scrollY = scrollviewGoodsDetail.getScrollY();
                // rlToolbarAndTablayout是包裹着状态栏的view，toolbar和tablayout的布局
                //我这里实现的是当rlToolbarAndTablayout完全盖住背后的imageview时，从透明到白的渐变，ratio为变化速率
                float ratio = Math.min(1, scrollY / (ivBig.getHeight() - rlToolbarAndTablayout.getHeight() * 1f));
                ivImgToolbarGoods.setImageAlpha((int) (ratio * 0xFF));
                toolbarGoodsDetail.getBackground().mutate().setAlpha((int) (ratio * 0xFF));
                viewGoodsDetail.getBackground().mutate().setAlpha((int) (ratio * 0xFF));
                rlTablayout.setAlpha(ratio);
            }
        });

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
        //设置toolbar的背景为全透明
        toolbarGoodsDetail.getBackground().mutate().setAlpha(0);
        //设置填充状态栏的的背景为全透明
        viewGoodsDetail.getBackground().mutate().setAlpha(0);
        //设置toolbar中间的图标为全透明
        ivImgToolbarGoods.setImageAlpha(0);
        //设置tablayout整体为透明
        rlTablayout.setAlpha(0f);
.....
        //滚动监听，实现渐变的关键代码
         scrollviewGoodsDetail.getViewTreeObserver().addOnScrollChangedListener(new ViewTreeObserver.OnScrollChangedListener() {
            @Override
            public void onScrollChanged() {
                //获得实时的Y向滑动距离
                int scrollY = scrollviewGoodsDetail.getScrollY();
                // rlToolbarAndTablayout是包裹着状态栏的view，toolbar和tablayout的布局
                //我这里实现的是当rlToolbarAndTablayout完全盖住背后的imageview时，从透明到白的渐变，ratio为变化速率
                float ratio = Math.min(1, scrollY / (ivBig.getHeight() - rlToolbarAndTablayout.getHeight() * 1f));
                ivImgToolbarGoods.setImageAlpha((int) (ratio * 0xFF));
                toolbarGoodsDetail.getBackground().mutate().setAlpha((int) (ratio * 0xFF));
                viewGoodsDetail.getBackground().mutate().setAlpha((int) (ratio * 0xFF));
                rlTablayout.setAlpha(ratio);
            }
        });

希望这篇文章可以帮助到各位同行，提供各位一点思路。
所参考的文章：
https://blog.csdn.net/caojian199012/article/details/56488499 (设置透明度的几个方法的理解)；
https://blog.csdn.net/AnalyzeSystem/article/details/79442196?from=singlemessage （imageAlpha的思路来源）
https://www.jianshu.com/p/3d990193dcfb （背景渐变的速率的参考）

下次再见~
