AD各种文件格式
.SchLib：原理图元器件库文件
.PCBLib：PCB元器件库文件
.IntLib：元器件集成库文件
.SchDoc：电路原理图文件
.PcbDoc：PCB印制电路板文件
.LibPkg：集成库工程文件
.PRJPCB：PCB项目工程文件
.PRJFPG：FPGA项目工程文件
一、库文件：.SchLib & .PCBLib $ .IntLib 的区别
.SchLib：是Protel DXP文件的图纸文件格式，只集成了原理图，没有集成PCB封装。.PCBLib：是Protel DXP文件的标准文件格式，只集成了PCB封装，没有集成原理图。.IntLib：.是Protel DXP文件的模板文件格式，既集成了原理图，也集成了PCB封装。
二、怎么将.pcblib与.schlib关联起来？

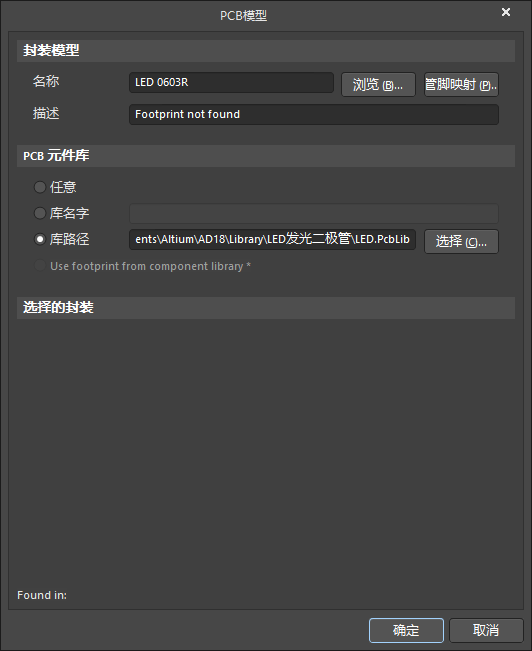

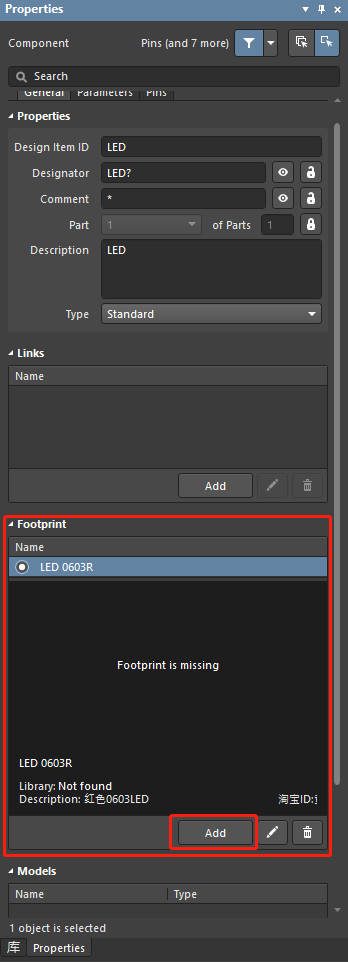

在.SchLib库中选中要关联封装的原理图器件，在 properties 栏里的 Footprint 栏点击 add 添加封装
 |  |
三、.LibPkg怎么生成.IntLib
将.LibPkg文件编译之后，其output文件夹会自动生成.IntLib文件
