题目要求:

设计工作在采样频率80kHz的巴特沃斯数字低通滤波器,通带边界频率4kHz,通带最大衰减值0.5dB,阻带边界频率为20kHz,阻带最小衰减45dB。编程实现滤波器设计,并显示系统函数H(z)的系数,绘制损耗函数和相频特性曲线。

代码:

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
%% 设计巴特沃斯低通数字滤波器 close all; clear all; %% 设置参数 Fs = 80000 ;%% 采样频率 T = 1/Fs; %%采样间隔 wp = 2 * pi * 4000/Fs; %%通带模拟角频率 ws = 2 * pi * 20000/Fs;%%阻带模拟角频率 rp = 0.5; rs = 45; %% 进行设计 [N,wc] = buttord(wp/pi,ws/pi,rp,rs); [B,A] = butter(N,wc) % [Bz,Az] = impinvar(B,A,Fs) %% 绘图 figure; subplot(2,2,1); [H,w]= freqz(B,A,1000); plot(w/pi,20*log10(abs(H))); title('损耗函数曲线'); xlabel('omega/pi'); ylabel('幅度(dB)'); subplot(2,2,2); plot(w/pi,angle(H)); title('相频特性曲线'); xlabel('omega/pi'); ylabel('相位'); axis([0 1 -2*pi 2*pi]);

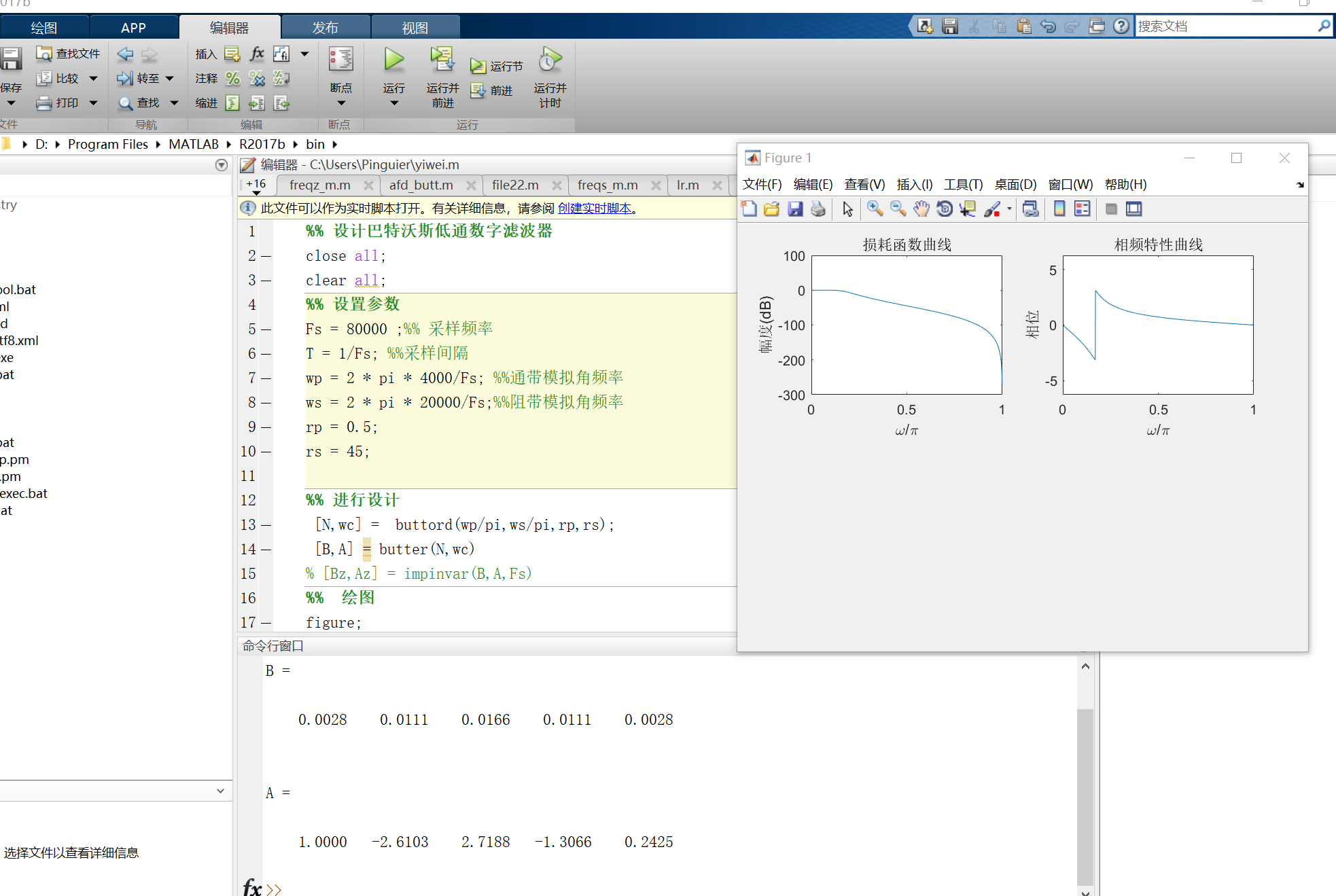

绘图:
